含水分析仪
(SP-1000系列)
联系人:石安伟 联系电话:188 5824 3258
|
● 测量原理
由于水和油两种液体之间分子结构差异,导致介电常数的不同,因而呈现的射频阻抗特性的差异。智相含水分析仪利用射频导纳传感探头深入到石油管道中,该传感器对被测含水原油的介电常数敏感。而含水原油的介电常数随含水率变化,敏感探头将含水率的变化转化成探头的射频导纳量的变化,使射频导纳传感器输出一个和含水率对应变化的电信号,从而测出含水原油的含水率。
|
● 系统组成
SP-1000(Smart phase)系列智相含水分析仪由探测器测量单元(SPT-1000变送器)和计算机处理单元(SPM-1000监测器)组成。SPT-1000是由射频导纳传感器、相变探测单元和温度传感器等部分以高度紧凑的专利设计方式集成在一起。SPM-1000是由信号计算和显示功能组成,具有外部按键控制人机操作界面(HMI),所有设定和操作均在HMI上进行,具有安全、便捷的特点,适用于野外、防爆等场合的应用。
射频导纳传感器的功能是测量原油中含水率,根据流体介电常数随原油含水率不同而规律性变化,探测装置将该介电常数的变化信号传送到信号处理器。经处理、放大、线性校正后输出一个随油中含水率而变化的标准电信号。同时,相变探测单元的作用是进行流体相变(油包水或水包油)的判别检测,以确定合适的信号解析方案。
|
● 产品应用
SP-1000系列智相含水分析仪可广泛地应用于油田、原油脱水站、转运站、计量站、卸油站、输油管道及炼油厂等需要计量、监测油中含水量的场合。由于该分析仪的测量精度高,使用便利,以及应用广泛的特点,从而为石油、化工等领域测量油中含水量提供了快速,准确的方法和手段。
|
● 技术规格
类型
|
低含水测量
|
高含水测量
|
全量程测量
|
量程
|
0-5%
|
70-100%
|
0-100%
|
不确定度
|
±0.1%
|
±0.5%
|
±1%
|
重复性
|
±0.01%
|
±0.1%
|
±0.1%
|
分辨率
|
0.001
|
0.01
|
0.01
|
其他技术规格:
|
● 电源要求: 100~240V AC
● 压力范围:150~2500BL
● 防爆等级:Ex d ia ⅡB T4
● 通讯方式:4~20mA/ RS-485
● 功率:< 20W
● 连接形式:法兰
|
● 最大流体温度:300℃
● 含盐量范围:0~20%
● 防护等级:IP66
● 工作方式:在线连续运行
● 安装口径: 2"~12"
|
|
● 产品特点
◆ 在线高精度测量
◆ 防爆设计和认证
◆ 温度自动补偿
◆ 安装操作方便
|
◆ 工业级设计,运行稳定可靠
◆ 耐高温和高压设计
◆ 传感器自清洁功能
◆ 数据存储和传输
|
|
● 外形尺寸
SPT-1000变送器外形图
SPM-1000监测器外形图
|

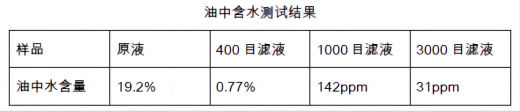

● 应用案例
|
