双曲线水力旋流器
1.产品概述：
双曲线水力旋流器可应用于油气田、炼化企业各类含油污水处理，它利用两种液体的密度差，通过流体导流结构产生离心分离，使油滴从水中分离出去。油水分离的效果主要取决于油滴的粒径大小和油水密度差，油滴粒径越大，油水密度差越大，油水分离效率越高。
2.技术特点：

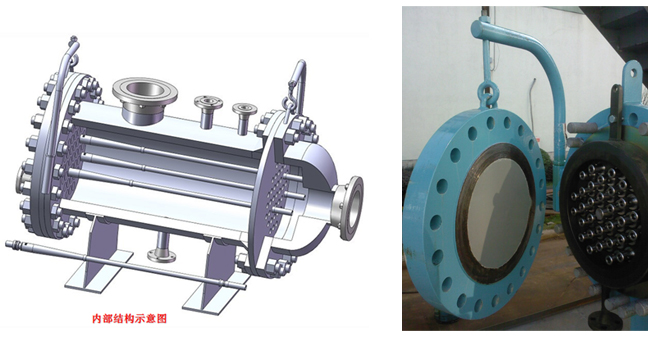

相对传统产品，我公司脱油型双曲线水力旋流器在流道水力计算设计、精密铸造高精加工等方面提高产品性能，还在核心部件的旋流腔室设置用于稳流、导流的装置(CSS)。
1）阻力损耗小，工况适应性强，入口结构优化和内流道材质改善来减少冲刷腐蚀程度；
2）通过精准的加工精度和装配精度保证水力旋流器的高能分离效率；
3）独特的收油口设计避免了油芯附近油、水两相发生返混；
4）体积小、结构紧凑、安装方便快捷，水力旋流器整体结构设计便于设备检修维护。
3.技术指标：
通常情况下：
进出口压差损失300~500KPa
进水含油浓度1000~10000ppm，除油率可达95%以上；
进水含油浓度500~1000ppm，除油率可达90%以上；
进水含油浓度100~500ppm，除油率可达80%以上。
除油效率需根据含油污水的油品性质，油滴粒径进行分析。
4.实例应用：

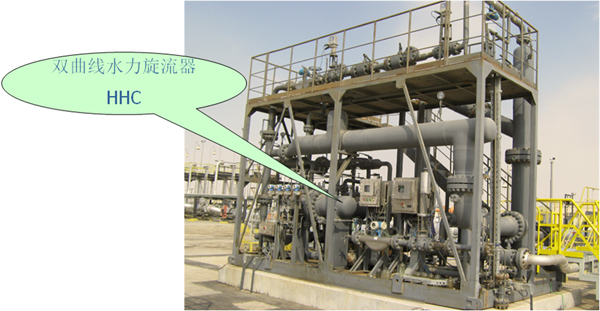

沙特国家石油公司IWS系统项目
整套设备中包含两台水力旋流器,处理水量为66 m3/h。
靠前级水力旋流器进水含油浓度5000ppm，出水含油浓度为93-107ppm，经过第二级水力旋流器处理后，出水含油浓度达到22-29ppm。
