一、微气泡发生装置MBU
1.产品概述：
浮选气体以微小气泡的形式注入回流压力水流之中，通过微气泡发生器的切割、筛选，产生5-10微米均匀微气泡的过饱和“溶”气水。该装置结构紧凑，特别适用于为新建和需改造的气浮系统提供微气泡溶气水，显著提高气浮分离效率。
2.结构示意图：
微气泡发生装置分为两种形式，MBU-A和MBU-B型：
（1）注气式微气泡发生装置（MBU-A）气浮工艺流程图
      （适用于有0.6~0.8MPaG浮选气源场合）

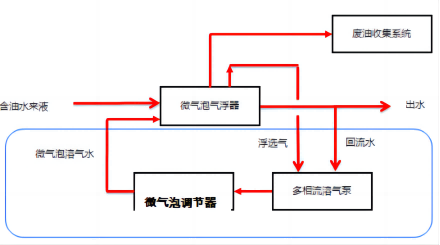

（2）吸气式微气泡发生装置（MBU-B）气浮工艺流程图
      （无浮选压力气源场合推荐）

3.技术特点：
1）独有的气泡细化、筛分工艺，使得生成溶气水中的气泡粒径细小、均匀，回流水量较小（系统处理水量的10%），从而降低设备造价及系统能耗；
2）结构简单，少维护；
3）微气泡发生装置采用模块化撬装形式，结构紧凑，缩小占地面积和空间体积。
4.实例应用：

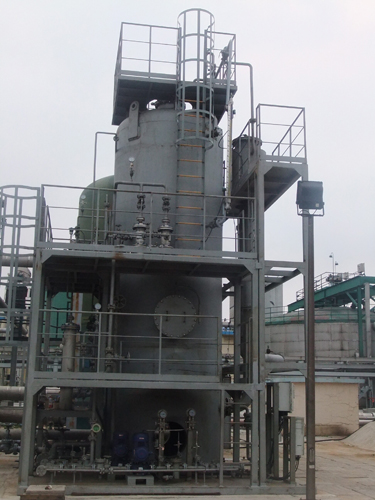

中海油某FPSO旋流气浮装置改造项目

二、微气泡旋流浮选装置MRF
1.产品概述：
MRF利用微气泡发生器产生微气泡溶气水，与油滴、悬浮物粘附形成油气聚集物，随着水压减小，体积膨胀，油气聚集物上浮至液面形成浮油渣而排出。该技术可广泛应用于需要进行油、悬浮物与水分离的场合，进行污水浮选净化处理，实现达标排放或达标回用。由于其占地面积小，特别适用于空间要求高的海上平台或FPSO。该产品已成功应用于含聚含油污水处理。
2.技术特点：
1）油水分离效率高，处理负荷大，表面负荷可高达60m3/m2.h。对于高浓度（500ppm以上）的进水含油浓度，除油率可达95%以上。
2）采用微气泡粘附微小颗粒，粘附效果好且浮渣稳定，不容易返混。
3）达到同样出水效果的情况下，浮选剂用量省，比常规气浮节省药剂1/3以上。
4）无机械传动部件，节能，可靠性高，维护简便。
3. 实例应用：

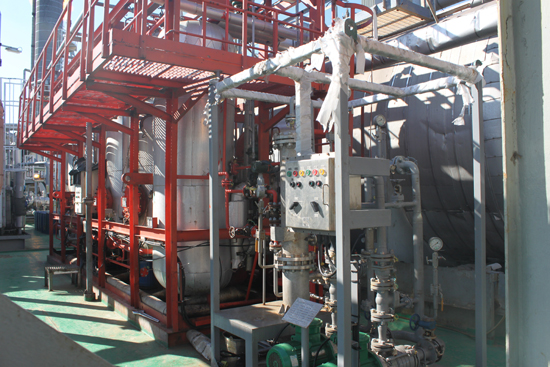

中海油绥中某原油处理终端厂含聚含油污水处理项目


三、微气泡平流浮选装置MHF
1.产品概述：
MHF利用微气泡发生器产生微气泡溶气水，与油滴、悬浮物粘附形成油气聚集物，随着水压减小，体积膨胀，油气聚集物上浮至液面形成浮油渣而排出。该技术可广泛应用于多种场合下的污水浮选净化处理，实现达标排放或达标回用。特别适用于出水需泵提升、含油污水中乳化油含量较高、需要回收污油的场合。
2.技术特点：
1）过饱和溶气、高效旋流切割技术制备微气泡溶气水；
2）稳定释放技术，多点等压、等流量释放微气泡溶气水；
3）强化混合絮凝，提高药剂混合利用效率；
4）整流稳流，均匀配水、集水，提供稳定的分离场；
5）多级气浮，一罐实现。
3. 实例应用：

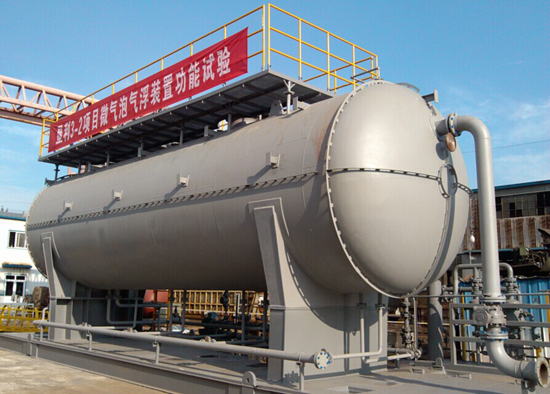

中海油垦利某平台含油污水处理项目

气浮技术对比：
